Зенитно-ракетные комплексы и системы

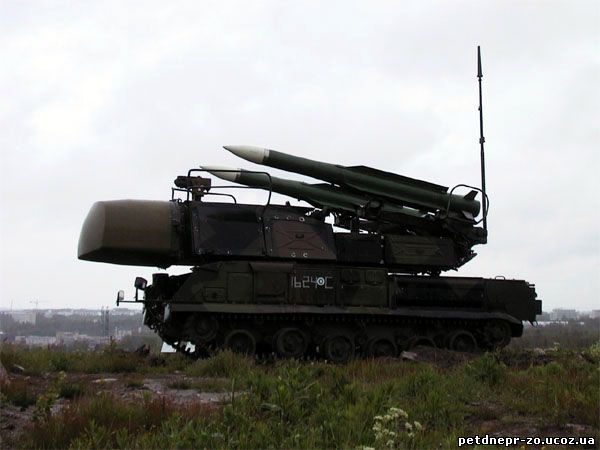

З.Р.К. "Бук-М1"

    Дальнейшим развитием комплексов средней дальности "Куб" является зенитный ракетный комплекс "БУК-М1". По надежности и эффективности поражения целей этот ЗРК существенно отличается от других изделий такого класса. Так, в ходе войсковых учений "Оборона-92", "Осень-93" и при показе различным иностранным делегациям комплексом было сбито более 80 мишеней различных классов.
    "БУК-М1" предназначен для противовоздушной обороны войсковых группировок и объектов. Он способен поражать самолеты армейской, тактической и стратегической авиации, вертолеты огневой поддержки, крылатые ракеты и дистанционно пилотируемые летательные аппараты. Комплекс обеспечивает эффективное отражение массированных налетов современных средств воздушного нападения в условиях интенсивного радиоэлектронного подавления. Способен выполнить боевую задачу в различных погодных условиях. "Бук-М1" является многоканальным. Его огневые средства могут обстреливать одновременно до шести целей с наведением на каждую из них до четырех ракет с одной пусковой установки. Зона обстрела целей является круговой по азимуту.
    В состав комплекса входят командный пункт (КП 9С470М1), станция обнаружения целей (СОЦ 9С18М1), шесть самоходных огневых установок (СОУ 9А310М1) и три пуско-заряжающих (ПЗУ 9А39М1).
    В качестве базы для ЗРК используется унифицированное гусеничное самоходное шасси ГМ-569. Мощная силовая установка, гидромеханическая трансмиссия, гидрообъемный привод и независимая торсионная подвеска обеспечивают высокую проходимость, хорошую маневренность и плавность хода по пересеченной местности. Это позволяет комплексу "Бук-М1" занимать огневые позиции с марша без предварительной инженерной подготовки.
    Все средства имеют автономные системы электроснабжения с приводом от газотурбинного или ходового двигателя. Они оснащены аппаратурой навигации, топопривязки и ориентирования видимых ориентиров и привязку средств к единой системе координат. Обмен оперативно-командной и технической информацией между элементами комплекса осуществляется как по проводным, так и радиолиниям связи.

Основой комплекса "БУК-М1" является командный пункт, осуществляющий управление и координацию всеми элементами системы. Он производит сбор и обработку информации от станции обнаружения целей и самоходных огневых установок, производит завязку трасс и сопровождение до 15 целей, причем шесть наиболее опасных из них автоматически распределяет между СОУ. Ядром командного пункта служит цифровая вычислительная система, объединенная с автоматизированными рабочими местами командира командного пункта и операторов, что позволяет контролировать воздушную обстановку и процессы боевой работы комплекса. Пункт может работать как в автономном режиме управления, так и в централизованном (от вышестоящего командного пункта).
    Процесс боевой работы максимально автоматизирован благодаря применению быстродействующих цифровых вычислительных систем. Они осуществляют решение задач целераспределения, обработку информации о параметрах целей, выработку данных для стрельбы и управления наведением ракеты. Время свертывания и развертывания комплекса составляет 5 мин., перевод из дежурного режима в боевой не превышает 20 с.
    Станция обнаружения целей представляет собой трехкоординатный локатор кругового обзора с многоканальной цифровой обработкой сигналов. Функционируя совместно с цифровой вычислительной машиной, она обнаруживает цели и определяет их государственную принадлежность. Затем эта информация по линиям связи передается на командный пункт. В зависимости от результатов анализа помеховой обстановки станция автоматически изменяет режимы работы (до 40 градусов по углу места цели) и темпы осмотра зоны. Максимальная дальность обзора 160 км, высота 30 км.




Характеристики зенитного ракетного комплекса "Бук-М1":

    Максимальная дальность поражения цели: 35 км
    Минимальная дальность поражения цели: 3 км
    Максимальная высота поражения цели: 22 км
    Минимальная высота поражения цели: 0,015 км
    Число одновременно обстреливаемых целей: 6
    Максимальная скорость поражаемых целей: 830 м/с
    Темп стрельбы: 3 выстр/с
    Минимальное время от момента обнаружения цели до схода ракеты
    с самоходной огневой установки:
20 c
    Максимально возимый боекомплект ракет: 48 шт.
    Максимальная скорость движения на марше: 65 км/ч
    Максимальная глубина преодолеваемого брода: 1 м
    Максимальный уклон местности при движении на марше:
        - продольный: 35 град.
        - боковой: 20 град.
    Максимальный уклон боевой позиции: 6 град.
