Су-47 «Беркут» (видео)
Су-47 «Беркут»

Проект российского перспективного палубного истребителя, разработанный в ОКБ  им. Сухого. Истребитель имеет крыло обратной стреловидности, в конструкции планера широко используются композиционные материалы. Главный конструктор —
Михаил Асланович Погосян.

История создания

Проект развивался сначала как перспективная модель истребителя с КОС для ВВС СССР  (модернизация Су-27, тема С-37) в рамках отраслевой исследовательской программы с 1983 года, однако эта тема была закрыта в 1988 году. После этого заказчиком проекта выступал ВМФ СССР, что и предопределило дальнейшее развитие проекта как перспективного самолета для авианесущих крейсеров. Проект переименовали и назвали Су-27КМ (корабельный модифицированный). Далее, после распада СССР и кризиса в стране в 1990-х, гос-финансирование с проекта было снято и он продолжался только благодаря собственному финансированию ОКБ "Сухой". В итоге, после всех перипетий, самолет был представлен публике под именем Су-47 «Беркут»


Материалы

Планер самолёта изготовлен с широким использованием композиционных материалов (КМ). Применение перспективных композитов обеспечивает повышение весовой отдачи на 20-25 %, ресурса — в 1,5-3,0 раза, коэффициента использования материалов до 0,85, снижение трудозатрат на изготовление деталей на 40-60 %, а также получение требуемых теплофизических и радиотехнических характеристик. В то же время опыты, проведенные в США в рамках программы F-22А, свидетельствуют о меньшей боевой живучести конструкций из углепластика по сравнению с конструкциями, выполненными из алюминиевых и титановых сплавов, которые выдерживают нагрузку при сваливании и высоком давлении.

Конструкция

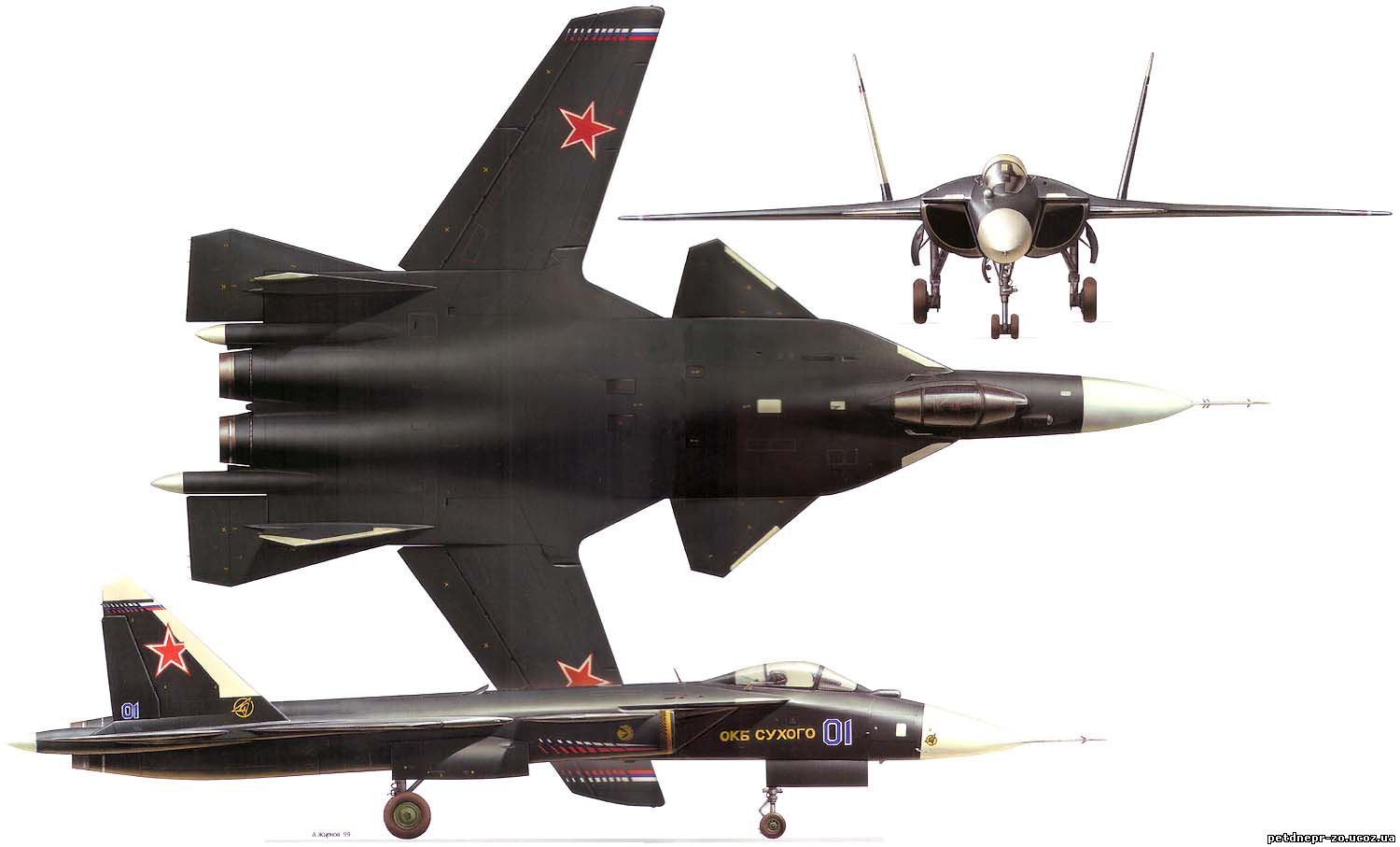

«Беркут» выполнен по аэродинамической схеме «продольный интегральный триплан» с крылом обратной стреловидности (КОС). Крыло плавно сопрягается с фюзеляжем, образуя единую несущую систему. К особенностям компоновки относятся развитые крыльевые наплывы, под которыми помещены нерегулируемые воздухозаборники двигателей, имеющие в сечении форму, близкую к сектору круга.

Крыло истребителя имеет развитую корневую часть (порядка 75°) и угол сменной стреловидности (порядка 10°) по передней кромке и плавно сопрягаемую с ней консольную часть с обратной стреловидностью (по передней кромке — порядка 20°). Крыло оснащено флаперонами, занимающими более половины размаха, а также элеронами. Цельноповоротное переднее горизонтальное оперение (ПГО) размахом около 3,5 м имеет трапециевидную форму. Угол его стреловидности по передней кромке — порядка 50°. Заднее горизонтальное оперение относительно небольшой площади также выполнено цельноповоротным, с углом стреловидности по передней кромке порядка 75°. Его размах — около 7,90 м. Также конструкция самолета имеет два передних (маленьких) крыла - переднее горизонтальное оперение (ПГО), которые свободно перемещаются: за счет чего повышается маневренность самолета в воздухе.


Авионика

В проекте предполагалось, что на машине будет применено наиболее современное бортовое оборудование — цифровая многоканальная ЭДСУ (на первом самолете — аналоговая), автоматизированная интегральная система управления, навигационный комплекс, в состав которого входит ИНС на лазерных гироскопах в сочетании со спутниковой навигацией и «цифровой картой», уже нашедшие применение на таких машинах, как Су-30МКИ, Су-34 и Су-35. Планировалось оснащение интегрированной системой жизнеобеспечения и катапультирования экипажа нового поколения.

Для управления самолётом, как и на Су-37, вероятно, применена боковая малоходовая ручка управления и тензометрический РУД (на первом самолете центральная РУ).

Размещение и размеры антенн бортового радиоэлектронного оборудования свидетельствуют о стремлении конструкторов обеспечить круговой обзор. Помимо основной БРЛС, размещённой в носу под оребрённым обтекателем, истребитель имеет две антенны заднего обзора, установленные между крылом и соплами двигателей. Носки вертикального оперения, крыльевого наплыва и ПГО также, вероятно, заняты антеннами различного назначения (об этом говорит их белая окраска, характерная для российских радиопрозрачных обтекателей).


Перспективы проекта

В реальности был построен единственный летный экземпляр с нештатными двигателями и не имеющий основной части БРЭО, который демонстрировался на авиасалонах, а в настоящее время используется в качестве летающей лаборатории[7]. Второй экземпляр со штатным оснащением не достроен (на 2010 год).

Су-47 часто называют если не самим самолетом 5-го поколения, то его прототипом. На сегодня в России существует только один проект такого самолета — ПАК ФА того же ОКБ. Часть технологий, используемых на ПАК ФА, например внутренние отсеки для вооружений, отрабатывается на Су-47.

Тактико-технические характеристики

Технические характеристики

  • Экипаж: 1 человек
  • Длина: 22,6 м
  • Размах крыла: 16,7 м
  • Высота: 6,4 м
  • Площадь крыла: 56 м²
  • Площадь ПГО: 5,7 м²
  • Масса пустого: 19500 кг
  • Нормальная взлётная масса: 26500 кг
  • Максимальная взлетная масса: 38500 кг
  • Масса топлива: 12000 кг

Двигатель

Лётные характеристики

  • Предельная скорость на высоте:
    • на высоте: 2500 км/ч (ограничена 900 км/ч в связи с разрушающими нагрузками на крыло и центроплан)
    • у земли: 1400 км/ч
  • Предельная бесфорсажная скорость: более 1200 км/ч (1 М)
  • Дальность полета:
    • Перегоночная (с 2 ПТБ): 5500 км
    • На дозвуковой скорости: 4000 км
    • На сверхзвуковой скорости: 1600 км
  • Боевой радиус:
    • дозвуковой: 2000 км
    • сверхзвуковой: 800 км
  • Продолжительность полёта: 6,5 ч
  • Практический потолок: 20000 м
  • Длина разбега/пробега: 90 м (возможность взлета по баллистической траектории)
  • Нагрузка на крыло:
    • при максимальной взлётной массе: 624 кг/м²
    • при нормальной взлётной массе: 429 кг/м²
  • Тяговооружённость:
    • при максимальной взлётной массе: 0,91 кгс/кг
    • при нормальной взлётной массе: 1,32 кгс/кг

Вооружение

  • Пушечное: 30 мм встроенная пушка ГШ-301 (не подтверждено)
  • Боевая нагрузка:
    • Нормальная: 1000 кг (4 × Р-77 + 4 × 9М100 (планировалось))
    • Максимальная: 8000 кг
